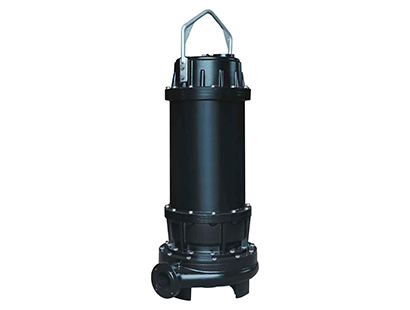

Погружные канализационные насосы HELYPUMP

Погружные канализационные насосы: область применения и конструкция

Погружные канализационные насосы применяются для перекачивания сточных вод, содержащих твердые частицы, волокнистые включения, осадок и вязкие примеси. Насосы данного типа предназначены для работы с хозяйственно-бытовым, промышленным, поверхностным стоком. Их применяют на коммунальных объектах, строительных площадках, промышленных предприятиях, в многоквартирных домах, на очистных сооружениях.

Оборудование работает в нефтепереработке, нефтехимии, целлюлозно-бумажной промышленности, сельском хозяйстве, на фермах, в винодельческих хозяйствах. Насосы подходят для перекачивания жидкостей, содержащих песок, взвешенные вещества, липкие загрязнения, волокна и плотный осадок.

Конструктивное исполнение

Насос устанавливается непосредственно в перекачиваемую среду, поэтому его конструкция выполняется в герметичном исполнении. Кабельный ввод изолирован от воздействия жидкости, а стандартная длина кабеля составляет 20 метров.

Для работы в тяжелых условиях применяются подшипники SKF, рассчитанные на продолжительные механические нагрузки. Электродвигатель оснащается защитой от перегрева: при повышении температуры статора выше 125 °C происходит размыкание электрической цепи и насос автоматически отключается.

Дополнительную защиту обеспечивает контроль состояния уплотнений и внутренних камер. Масляная камера комплектуется датчиком обнаружения воды. При протечке со стороны насосной части и попадании жидкости в масляную камеру система отключает двигатель и передает аварийный сигнал в шкаф управления. Если протечка возникает со стороны двигателя и вода поступает в камеру поплавкового выключателя, насос также останавливается автоматически с передачей сигнала тревоги.

Для сточных вод с высоким содержанием волокнистых включений применяются насосы с винтовой режущей крыльчаткой и незасоряющейся конструкцией. Режущий узел имеет спиральную геометрию и острую режущую кромку, что позволяет совмещать измельчение включений с перекачиванием жидкости без существенного снижения гидравлической эффективности.

Рабочее колесо режущего насоса изготавливается из легированного материала, рассчитанного на длительный срок службы и эксплуатацию в том числе в коррозионно-активных средах, включая морскую воду. Твердость режущей части составляет более 48 HRC по Роквеллу, что обеспечивает устойчивость к износу при постоянной работе с загрязненными стоками.

Для перекачивания загрязненных стоков используются рабочие колеса специальной конструкции. Исполнение с двумя или несколькими лопастями повышает пропускную способность проточной части и позволяет пропускать крупные твердые включения, песок, грязь и другие примеси.

Механическое уплотнение выполняется из твердого износостойкого титано-вольфрамового материала. Такое решение обеспечивает длительную непрерывную работу насоса, уменьшает износ уплотняющих поверхностей и снижает риск выхода оборудования из строя при интенсивной эксплуатации.

Управление

Насосы могут работать совместно с автоматическим шкафом контроля уровня жидкости. В этом случае запуск и остановка выполняются в зависимости от изменения уровня стоков в резервуаре. Автоматизация упрощает эксплуатацию станции, уменьшает нагрузку на обслуживающий персонал и снижает вероятность переполнения приемной емкости.
