Способы намотки при производстве композитных изделий

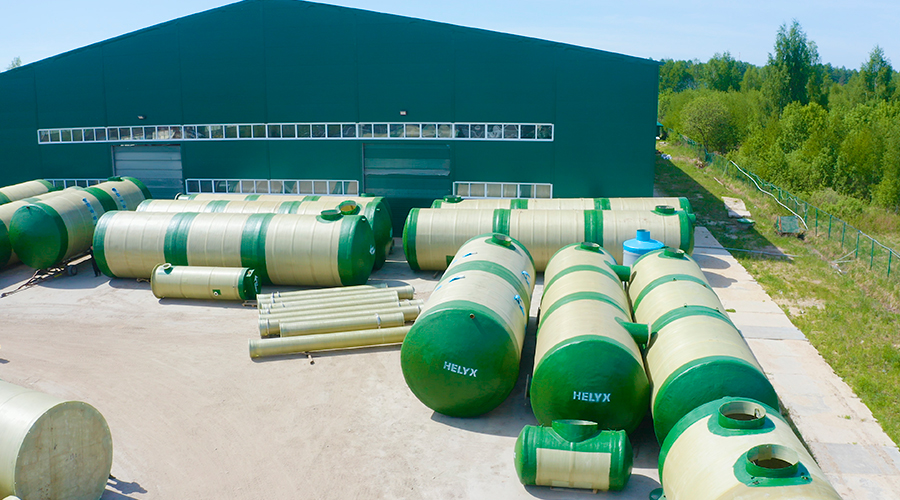

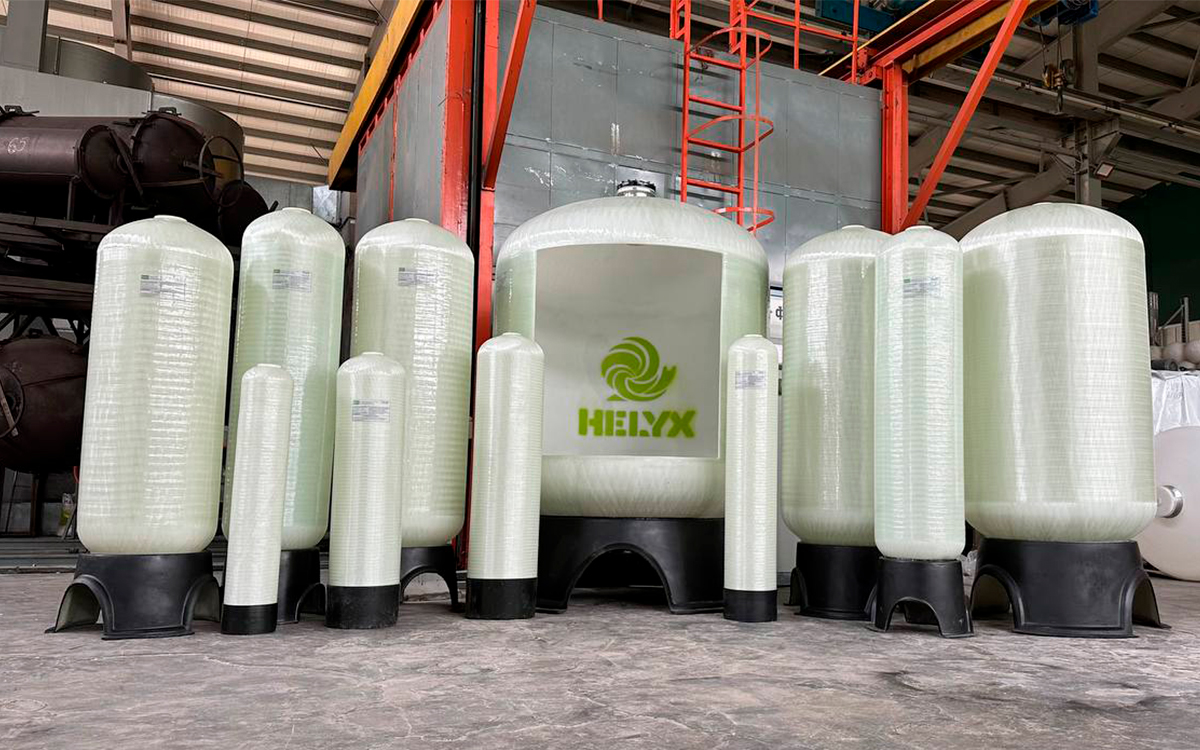

Сочетание высокой удельной прочности, коррозионной стойкости и малого веса делает оборудование из стеклопластика превосходной альтернативой оборудованию из металла во многих областях применения. Эти свойства позволяют создавать более эффективные, долговечные и экономичные конструкции, открывая новые возможности для инженерных решений в различных отраслях промышленности.

Намотка стеклопластика – это процесс изготовления композитных материалов, широко применяемый в различных отраслях промышленности.

В производстве стеклопластиковых изделий применяются различные методы укладки армирующих стекловолокон. Наиболее распространенными в промышленности стали четыре основных способа. В данной статье мы подробно рассмотрим основные способы намотки стеклопластика, их особенности, преимущества и недостатки.

Метод спиральной кольцевой намотки

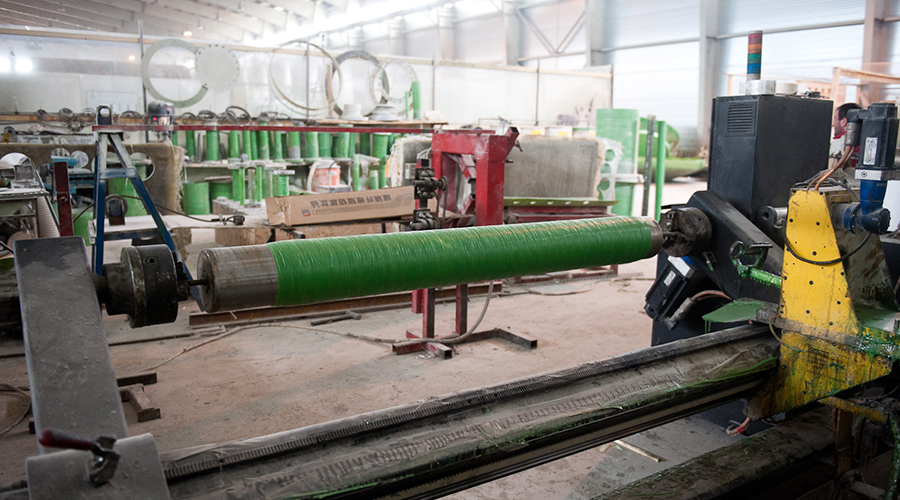

Данный метод использует кольцевой укладчик, оснащенный равномерно распределенными фильерами. Укладчик совершает возвратно-поступательные перемещения вдоль вращающейся оправки, создавая равномерную спиральную структуру из непрерывных волокон. Регулировка угла намотки осуществляется путем изменения соотношения между скоростью вращения оправки и скоростью движения укладчика.

Основные достоинства

1. Высокая производительность.
2. Отличные прочностные характеристики изделий.
3. Высокий осевой модуль упругости.
4. Улучшенная устойчивость связующего к растягивающим нагрузкам.

Технологические ограничения

1. Сложность процесса заправки стекловолокна.
2. Усложнение производства при работе с крупногабаритными изделиями.
3. Ограниченные возможности для непрерывного производства.

Метод спиральной ленточной намотки

Этот метод представляет собой упрощенную версию спиральной кольцевой намотки. Вместо отдельных волокон укладчиком формируется узкая лента, которая содержит в своем составе несколько десятков нитей. Для достижения равномерного армирования необходимо выполнить несколько проходов. Данный подход позволяет работать с изделиями большего диаметра.

Преимущества и недостатки

1. Более простая реализация по сравнению с кольцевым методом.
2. Возможность работы с крупногабаритными изделиями.
3. Пониженная производительность из-за необходимости многократных проходов.
4. Неоднородность и рыхлость укладки волокон, что отрицательно сказывается на механических характеристиках готовых изделий.

Технология продольно-поперечной намотки

Данный метод предполагает раздельную укладку армирующих волокон в продольном и поперечном направлениях. Это позволяет осуществлять непрерывное производство без необходимости обратного хода укладчика.

Ключевые преимущества

1. Высокая производительность.
2. Возможность гибкого регулирования соотношения кольцевой и осевой арматуры.
3. Пригодность для непрерывного производственного процесса.
4. Возможность натяжения осевых волокон, что обеспечивает высокие механические свойства изделий.

Ограничения метода

1. Необходимость применения вращающегося укладчика для продольных волокон.
2. Трудности при работе с крупногабаритными изделиями из-за необходимости размещения значительного количества катушек во вращающемся укладчике.

Косослойный продольно-поперечный метод намотки

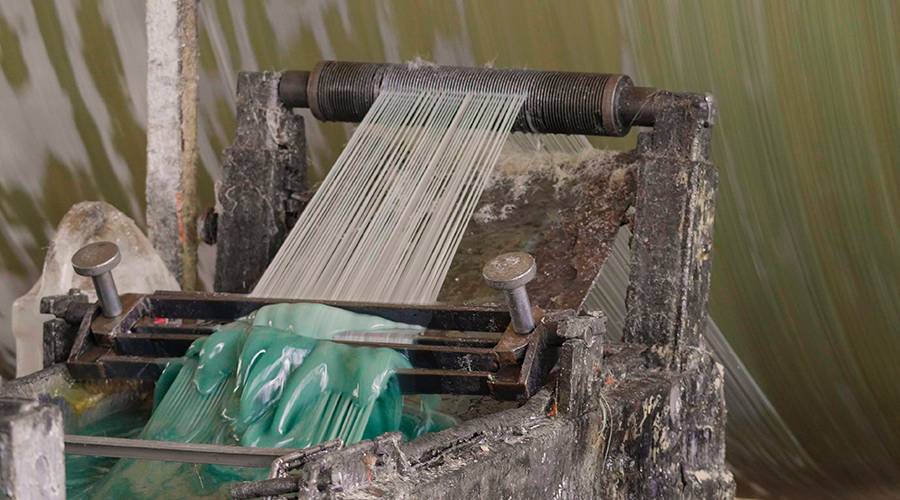

Этот метод создает композитные материалы с уникальной структурой. Первоначально на оправку наматываются сухие продольные волокна, формирующие осевой каркас. Затем с помощью специального оборудования формируется и наматывается под углом пропитанная связующим псевдолента, создающая кольцевое армирование с перекрытием витков.

После укладки слои псевдоленты уплотняются роликами с винтовой поверхностью. Этот процесс не только уплотняет арматуру, но и удаляет излишки связующего, обеспечивая плотную укладку волокон и минимальную толщину слоя связующего между ними. В результате достигается высокое содержание стекла в готовом изделии, что значительно превосходит показатели других методов намотки.

Основные преимущества

1. Исключительно высокая производительность, особенно для крупногабаритных изделий.
2. Возможность изготовления изделий практически любого диаметра.
3. Пригодность для непрерывного производства.
4. Очень плотная укладка волокон.
5. Пониженная горючесть готового материала.
6. Гибкость в регулировании соотношения кольцевого и осевого армирования.
7. Улучшенные диэлектрические характеристики из-за отсутствия сплошной осевой арматуры.

Ограничения технологии

1. Сложности при использовании быстротвердеющих связующих из-за применения прикаточных роликов.
2. Модуль упругости материала снижен вследствие недостатка предварительного натяжения по оси.

Подведем итоги

Намотка стеклопластика представляет собой ключевой процесс в производстве композитных материалов, широко применяемых в различных отраслях промышленности. Каждый из методов намотки имеет свои уникальные характеристики, преимущества и ограничения:

1. Спирально-кольцевой метод отличается высокой производительностью и отличными прочностными характеристиками изделий, но имеет ограничения при работе с изделиями большого диаметра.
2. Спирально-ленточный метод проще в реализации и позволяет работать с изделиями большего диаметра, но уступает СКН в производительности и качестве укладки волокон.
3. Продольно-поперечный метод обеспечивает высокую производительность и возможность непрерывного производства, но имеет сложности при работе с изделиями большого диаметра.
4. Косослойный продольно-поперечный метод демонстрирует исключительно высокую производительность и возможность работы с изделиями практически любого диаметра, но имеет ограничения в использовании быстротвердеющих связующих.

Выбор конкретного метода намотки зависит от специфики производимого изделия, требуемых характеристик, производственных мощностей и экономических факторов. Каждый метод имеет свою нишу применения, где его преимущества наиболее очевидны.
